RA系列—詳情介紹

RA型--簡介

該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

RA型--用途

RA系列交叉滾子軸承是把內圈和外圈的壁厚做得非常薄的圓柱交叉滾子軸承，占用空間小并且能承受較重的載荷，非常適用于機器人或者工業機械手的手部旋轉關節部位。外圈是2分割的結構，通過鉚釘固定后成為體.

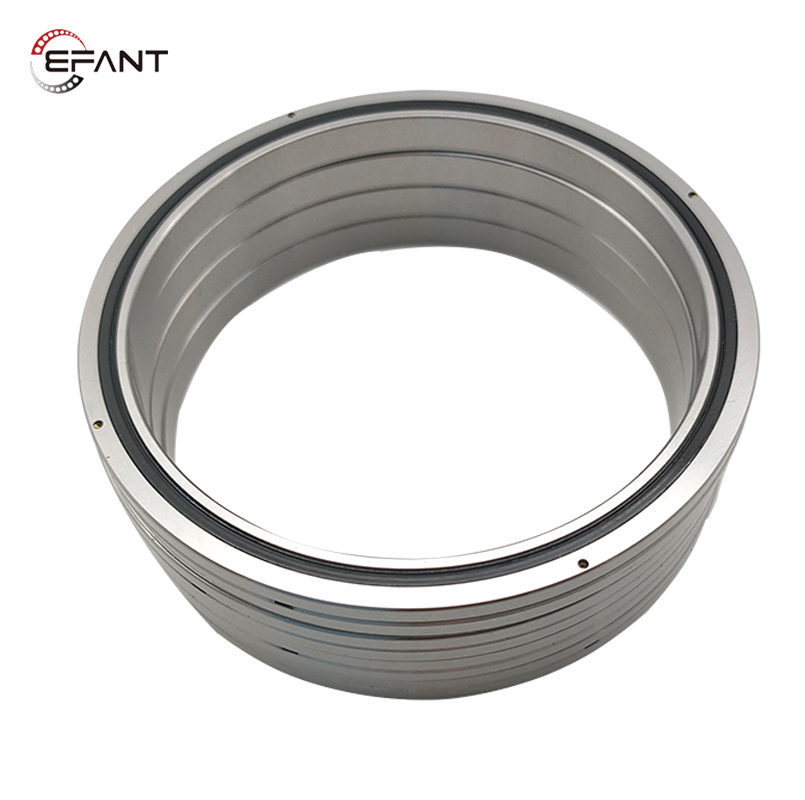

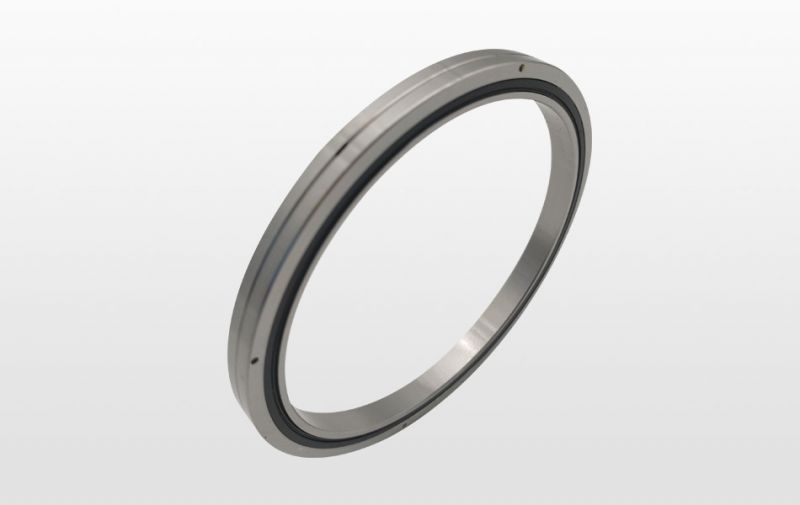

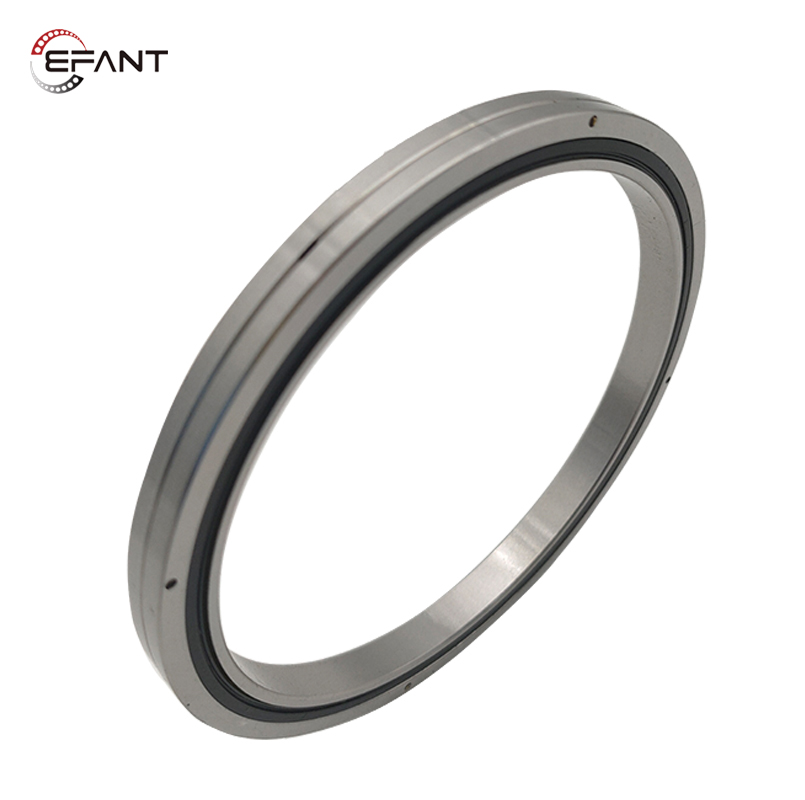

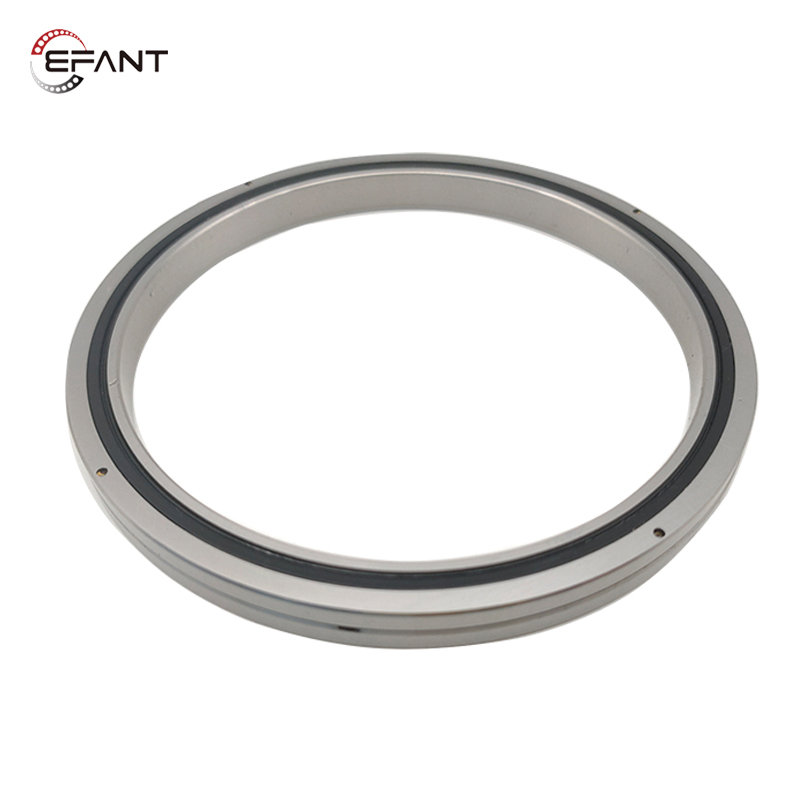

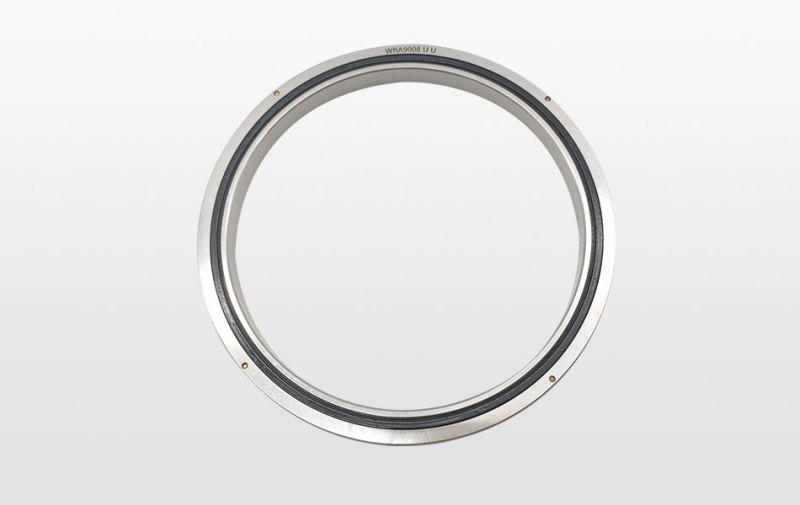

RA型--圖片

RA型--視頻

RA型--參數表

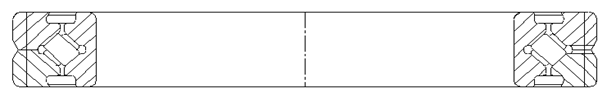

此型號是將RB型的內外圈厚度減小得到的緊湊型，同樣外圈分為軸向上下兩部分，內圈整體，適合用于重量輕、空間要求狹小的部位。

型號	內徑	公差	外徑	公差	內圈寬度	公差	外圈寬度	公差	節圓直徑	內圈軸肩	外圈軸肩	重量
型號	d（mm）	δd（mm）	D（mm）	δD（mm）	B（mm）	δB（mm）	B1（mm）	δB1（mm）	Dpw（mm）	ds（mm）	Dh（mm）	m（Kg）
RA5008	50	0/-0.008	66	0/-0.009	8	0/-0.120	8	0/-0.120	57	53.5	60.5	0.08
RA6008	60	0/-0.009	76	0/-0.009	8	0/-0.120	8	0/-0.120	67	63.5	70.5	0.09
RA7008	70	0/-0.009	86	0/-0.010	8	0/-0.120	8	0/-0.120	77	73.5	80.5	0.1
RA8008	80	0/-0.009	96	0/-0.010	8	0/-0.120	8	0/-0.120	87	83.5	90.5	0.11
RA9008	90	0/-0.010	106	0/-0.010	8	0/-0.120	8	0/-0.120	97	93.5	100.5	0.12
RA10008	100	0/-0.010	116	0/-0.010	8	0/-0.120	8	0/-0.120	107	103.5	110.5	0.14
RA11008	110	0/-0.010	126	0/-0.011	8	0/-0.120	8	0/-0.120	117	113.5	120.5	0.15
RA12008	120	0/-0.010	136	0/-0.011	8	0/-0.120	8	0/-0.120	127	123.5	130.5	0.17
RA13008	130	0/-0.013	146	0/-0.011	8	0/-0.120	8	0/-0.120	137	133.5	140.5	0.18
RA14008	140	0/-0.013	156	0/-0.013	8	0/-0.120	8	0/-0.120	147	143.5	150.5	0.19
RA15008	150	0/-0.013	166	0/-0.013	8	0/-0.120	8	0/-0.120	157	153.5	160.5	0.2
RA16013	160	0/-0.013	186	0/-0.015	13	0/-0.120	13	0/-0.120	172	165	179	0.59
RA17013	170	0/-0.013	196	0/-0.015	13	0/-0.120	13	0/-0.120	182	175	189	0.64
RA18013	180	0/-0.013	206	0/-0.015	13	0/-0.120	13	0/-0.120	192	185	199	0.68
RA19013	190	0/-0.015	216	0/-0.015	13	0/-0.120	13	0/-0.120	202	195	209	0.69
RA20013	200	0/-0.015	226	0/-0.015	13	0/-0.120	13	0/-0.120	212	205	219	0.71

交叉滾子軸承--產品分類

RB型（外環分割、內環旋轉）

RB交叉滾子軸承是交叉圓柱滾子軸承的基本類型。內圈和外圈的尺寸小。其結構是將外環分開，而內圈是一體式設計，適用于需要高內環旋轉精度的零件部位。

RA型（外環分割、內環旋轉）
該系列型號是緊湊型，是將RB型內環和外環的厚度減小。適用于要求重量輕且設計緊湊的零件部位，例如機器人和機械手的旋轉零件部位。

RU型（內、外環一體）
由于該系列已進行了裝置孔的加工，因此無需固定法蘭和支撐座。另外，由于是一體的內外環結構（帶座），該裝置幾乎對性能沒有影響，因此可以獲得穩定的旋轉精度和扭矩。可用于外環和內環旋轉。
　　CRBH型（內外環一體）
CRBH系列型號內、外環都是一體結構，用于外環和內環旋轉。

RW雙列型（內外圈一體型）

此型號是雙列滾道結構的交叉圓柱滾子結構，內外圈為整體結構，單列滾子單向排列不交叉，兩列圓柱滾子90°交叉佩列在兩個90°V型滾道內，內外圈端面上設計有安裝孔，方便端面安裝的結構設計。

SX型（外圈分割型）

SX系列型號結構與RB系列類似，外環是兩分割的結構，通過三個彈簧卡環連接，內環一體設計，適用于要求內環旋轉精度高的地方。

XU和XSU型（內、外環體型）

此兩型號的交叉圓柱滾子軸承內外圈均為整體結構，可以直接進行端面安裝。

RE型（內環分割、外環旋轉）
該系列是從RB型的設計概念衍生而來的新型，其主要尺寸與RB型相同。其結構是：內環為分割式，外環為一體式設計，適用于要求外環旋轉精度高的零件部位。
